宁波材料所-黄庆团队︱Nat. Mater.:高温熔盐路易斯酸合成MXene通用策略

发表时间:2020-04-15 08:08作者:科匠学术


本文由通讯作者-黄庆研究员、第一作者李友兵博士生受邀撰写,由衷感谢他们对科匠学术的支持!

一、研究背景:

二维(2D)过渡金属碳化物或碳氮化物(MXenes)是2D材料系列的最新成员之一,通过选择性蚀刻前驱体Mn+1AXn相中的A原子层制得,其中M代表早期过渡金属元素(Ti,V,Nb等),A主要是13-16族元素(Al,Si等),X是碳和/或氮。凭借其独特的2D层状结构,亲水性表面和金属导电性(> 6000 S cm-1),MXenes在诸多领域尤其是电化学储能领域显示出巨大的应用前景。

关键挑战1:寻找绿色、安全、无氟合成路径制备MXenes

继2011年首次合成Ti3C2 MXene后,MXenes的制备主要通过含氟离子溶液选择性刻蚀MAX相的Al原子层,如氢氟酸水溶液(HF),氟化锂和盐酸的混合物(LiF + HCl)或氟化氢铵((NH4)HF2)。因此发展新型的过渡金属碳化物前驱体、探索新的刻蚀方法及机理对拓展二维过渡金属碳化物的表面化学性质、结构多样性、可控合成及潜在应用具有重要意义。

关键挑战2:扩大MAX相前驱体范围

目前已报道的三元MAX相有80余种,只有少数几种被用来合成MXene,其中最常用的为Ti3AlC2。因此亟需探索A位为非常规Al元素MAX相对应的MXenes,扩大MAX相前驱体范围。


二、文章简介:

中国科学院宁波材料技术与工程研究所先进能源材料工程实验室黄庆研究员及其科研团队多年来一直致力于三元层状过渡金属碳氮化物(MAX相)的合成及其应用研究。前期,通过含氟溶液刻蚀三元过渡金属碳化物Zr3Al3C5前驱体首次成功制备具有丰富d电子结构的过渡金属碳化物材料Zr3C2TxAngewandte Chemie International Edition, 128 (16), 2016),Hf3C2TxACS Nano, 11 (4), 2017)和ScCxOH(ACS Nano, 13 (2), 2019)。2019年,实验室科研人员发现Ti3AlC2 MAX相在ZnCl2熔盐中会发生显著的反应,Zn2+阳离子作为路易斯酸发挥了HF酸中H+的作用,Cl-阴离子则等价F-最终与M原子配位。因此,实验室不仅通过该A位元素置换反应获得了系列Mn+1ZnXn相,并实现了表面为Cl基团的Mn+1XnCl2 MXene二维材料(Journal of the American Chemical Society,141(11),2019)。该方法是否能推广到更多的MAX相家族材料和更广泛的无机型路易斯酸系统?是否能够建立合适的化学判据使得路易斯酸熔盐剥离更加一般化?对此,黄庆团队进行了解答为MXene的研究提供更优的合成策略,相关成果刊登在Nature Materials

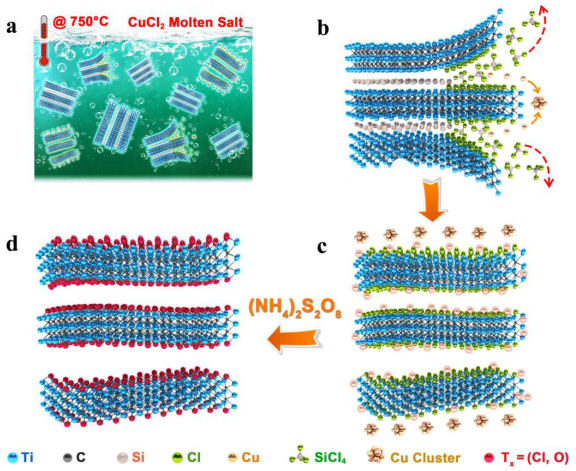

图1. 路易斯酸熔盐合成MXene示意图:以CuCl2刻蚀Ti3SiC2合成Ti3C2Tx MXene的示意图为例。


三、文章内容:
在本项研究中,研究者将该熔盐剥离策略成功拓展到各种氯化物路易斯酸熔盐(ZnCl2,FeCl2,CuCl2,AgCl等)和MAX相家族更多成员(如A元素为Al,Zn,Si,Ga等),通过构建高温熔盐环境下阳离子与A元素的氧化还原电位和A元素剥离反应的吉布斯自由能映射图谱,提出了一种高温熔盐路易斯酸刻蚀MAX相合成2D MXene的通用策略。为了验证该MXene剥离图谱的指导性,研究人员采用Ti3SiC2MAX相开展了详细研究。Ti3SiC2中Ti-Si对比Ti-Al具有较强的金属键,一般不被用作MXene前驱体。

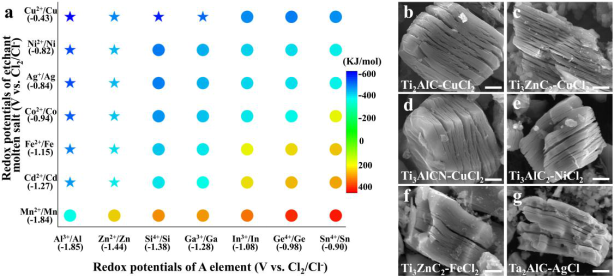

图2. 左图为高温熔盐环境下阳离子与A元素的氧化还原电位/置换反应的吉布斯自由能映射图谱,颜色标尺代表对应反应体系吉布斯自由能大小,星号为本工作已经确认可行的反应体系。右图为根据映射图谱确定的剥离体系最终得到的MXene材料。
本研究发现,在700 °C的氯化铜熔融盐中,Cu/Cu2+氧化还原电位为-0.43 eV,而Si/Si4+的氧化还原电位为-1.38 eV。因此,熔融盐中离子态的Cu2+可轻易的将Si原子氧化成Si4+Si4+最终与Cl4+-形成SiCl4气体从Ti3C2亚层中逸出,而Cu2+则被还原成Cu单质。产物中残余的Cu可通过硫酸铵溶液等方法去除,最终得到表面含Cl,O混合官能团的Ti3C2Tx(Tx = Cl,O)MXene。研究人员进一步根据MAX相中A位元素和路易斯酸盐在氯化物中的电化学氧化还原电势判断A位元素从路易斯酸盐的得电子能力,从而可以选择合适的路易斯酸熔盐和MAX相体系来制备MXene。Ti2AlC,Ti3AlC2,Ti3AlCN,Nb2AlC,Ta2AlC,Ti2ZnC和Ti3ZnC2等MAX相均可以通过合适的氯化物熔融盐(CdCl2,FeCl2,CoCl2,CuCl2,AgCl,NiCl2)剥离得到相应的(Ti2CTx,Ti3CNTx,Nb2CTx,Ta2CTx,Ti2CTx,Ti3C2Tx)MXenes。高温熔盐路易斯酸剥离法合成MXene材料区别于HF酸剥离的主流方案,对于实验室操作的化学安全性和废液处置都提供了极大的便利,有望进一步推动MXene材料在能源存储、催化化工、通信电磁信号管理和生物诊断等领域的研究进展。

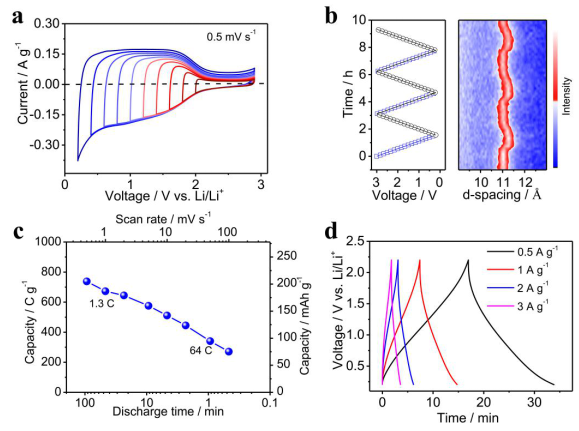

图3. Ti3C2Tx MXene在1M的LiPF6有机电解液中的电化学性能表征:(a)0.5 mV/s扫描速度下的循环伏安曲线;(b)恒定扫速下的原位XRD测试;(c)不同扫速下(放电时间)的放电容量;(d)不同电流密度下的恒流充放电曲线。
与此同时,宁波材料所课题组与法国图卢兹大学Simon Patrice教授以及四川大学林紫锋研究员紧密合作,采用高温熔盐路易斯酸剥离出来的MXene材料开展了系统储能电化学研究。CuCl2熔盐剥离Ti3SiC2得到的Ti3C2Tx MXene在LiPF6有机电解液中不同截止电位的CV曲线,不仅未发现显著的氧化还原峰,且较好的对称性表明电极具有较好的可逆性,与Nb2O5等赝电容嵌锂材料类似。在0.5 mV s-1的扫速下,MS- Ti3C2Tx电极充放电容量高达738 C g-1(205 mAh g-1),并具有2.8 V(0.2 to 3 V vs. Li+/Li)的大电压窗口,为目前Ti3C2Tx MXene在有机电解液中的最佳赝电容储锂性能。原位XRD测试表明MXene电极在充放电过程中层间距发生较小的可逆变化,无相变行为,因而电极具有较高的倍率性能,在13C(280s)倍率下可获得142 mAh g-1的容量,而在128 C(30 s)的倍率下可获得75 mAh g-1的容量,表明了融盐法制备MXene电极具有较高的倍率性能。MXene电极在0.2-2.2 V电压区间的恒流充放电曲线,充放电具有较好的对称性,且未发现充放电平台,在循环2400次后,容量保持率达90%,具有优异的循环稳定性。且由CuCl2刻蚀Ti3AlC2 MAX前驱体制备的Ti3C2Tx MXene的电化学行为与Ti3SiC2制备的MXene基本一致。以上电化学测试表明路易斯酸熔融盐剥离策略制备的MXene电极材料不需要后续的单片剥离就可以实现高容量、高倍率充放电(<1 min)和大电位窗口(0.2–3 V versus Li+/Li)的优异性能,这为MXene在电化学储能系统(电池和锂离子电容器)的实际应用铺平了道路。

四、总结与展望:

通过构建高温熔盐环境下阳离子与A元素的氧化还原电位和A元素剥离反应的吉布斯自由能映射图谱,最终提出了一种高温熔盐路易斯酸刻蚀MAX相合成2D MXene的通用策略,同时制备的MXene电极材料具有高容量、高倍率充放电和大电位窗口的优势,在电化学储能设备(电池和锂离子电容器)中具有潜在的应用前景。


五、致谢:

感谢宁波市顶尖人才计划(先进能源材料交叉创新团队)、中科院PIFI国际合作项目、国家自然科学基金和浙江双创团队计划等项目的资助。

点击「阅读原文」,直达文献。

Authors: Youbing Li, Hui Shao, Zifeng Lin*, Jun Lu, Liyuan Liu, Benjamin Duployer, Per O. Å. Persson, Per Eklund, Lars Hultman, Mian Li, Ke Chen, Xian-Hu Zha, Shiyu Du, Patrick Rozier, Zhifang Chai, Encarnacion Raymundo-Piñero, Pierre-Louis Taberna, Patrice Simon*, Qing Huang*

Title: A general Lewis acidic etching route for preparing MXenes with enhanced electrochemical performance in non-aqueous electrolyte

Published in: Nature Materials, doi: 10.1038/s41563-020-0657-0.
